8. <제4작업> 그래프

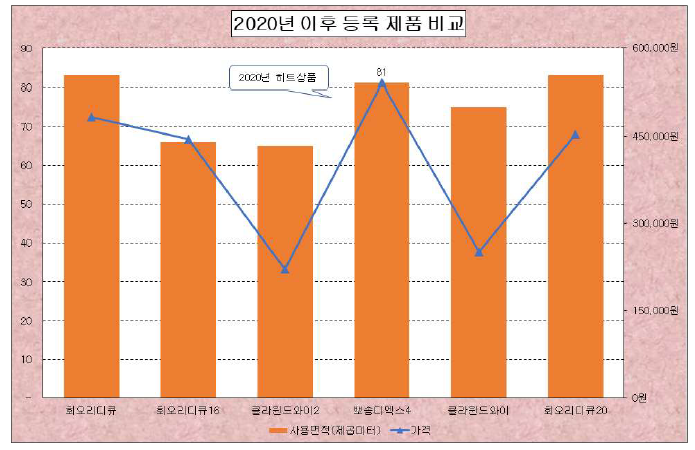

≪출력형태≫



2021년 12월 파워포인트 그래프 문제 A형



≪조건≫

⑴ 차트 종류 ⇒ <묶은 세로 막대형>으로 작업하시오.

⑵ 데이터 범위 ⇒ “제1작업” 시트의 내용을 이용하여 작업하시오.



☞ ≪출력형태≫를 참고해 그래프에 들어갈 데이터를 선택합니다.

☞ 데이터를 선택할 때는 표 머리글을 포함해야 합니다.

☞ 연속되어있는 데 하나로 묶어서 꾸러미로 선택합니다.

☞ 열 단위로 데이터를 선택하지 말고 행 단위로 데이터를 선택하는 것이 오류를 줄일 수 있습니다.

    - 제품명과 회오리디큐를 선택하고 ctrl 키를 누른 상태에서 가격과 482,880원 선택합니다. ctrl 키를 누른 상태에서 다시 사용면적과 83을 선택합니다.

    - ctrl 키를 누른 상태에서 회오리디큐16을 선택하고 444,610원을 선택한 후 66을 선택합니다.

    - ctrl 키를 누른 상태에서 클라윈드와이2에서 회오리디큐20까지 선택하고 가격과 사용면적 부분을 차례로 선택합니다.



데이터 선택

☞ 단축키(F11)를 눌러서 차트를 삽입합니다.

☞ 차트 종류는 '묶은 세로 막대형'이 기본 값입니다.



차트 삽입

⑶ 위치 ⇒ “새 시트”로 이동하고, “제4작업”으로 시트 이름을 바꾸시오.



☞ 'Chart' 시트를 제3작업 뒤쪽으로 드래그해서 옮기고 이름을 '제4작업'으로 변경합니다.

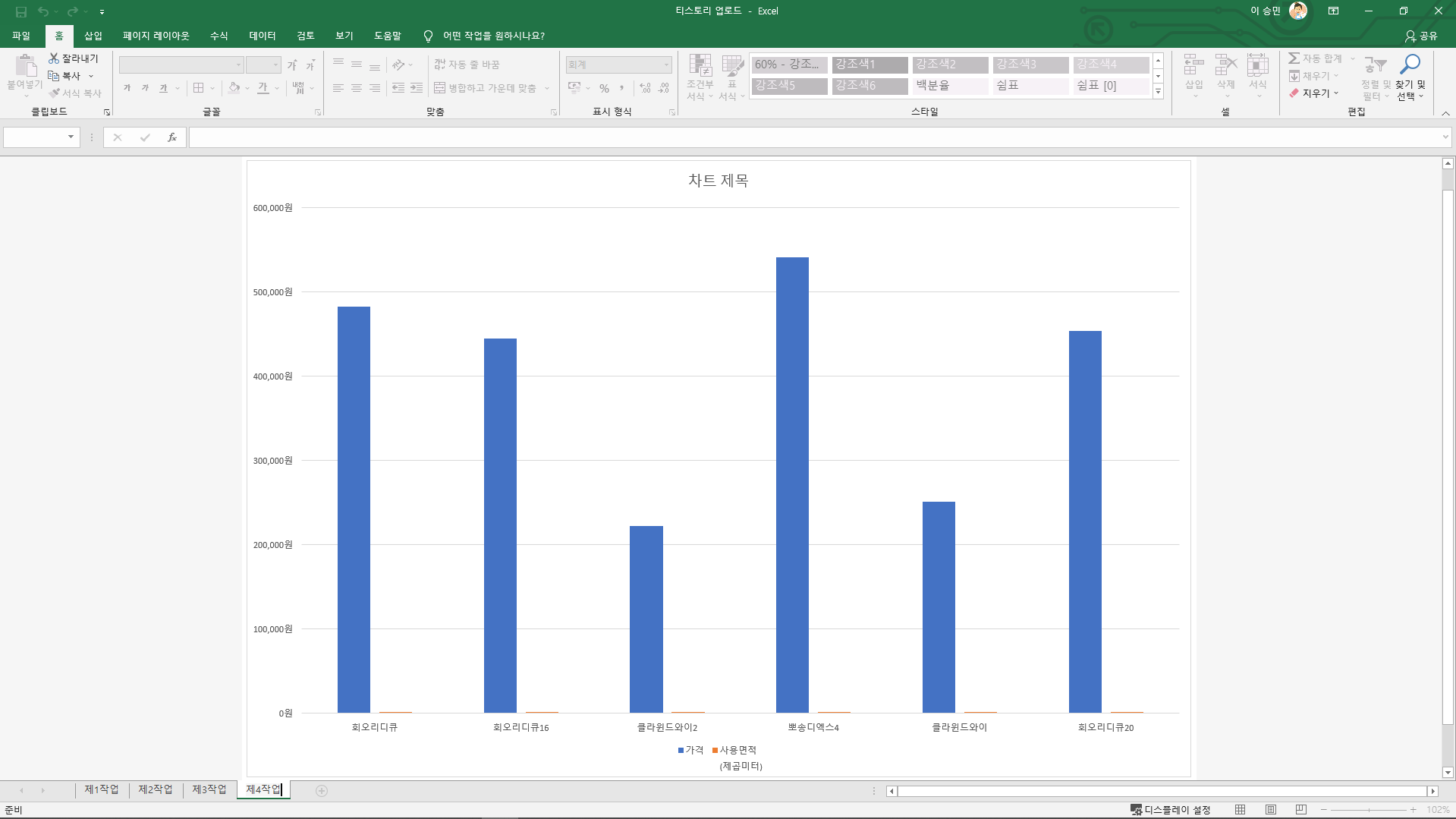

시트 이름 변경



⑷ 차트 디자인 도구 ⇒ 레이아웃 3, 스타일 1을 선택하여 ≪출력형태≫에 맞게 작업하시오.



☞ 차트가 선택된 상태에서 상단 메뉴의 디자인 탭에서 '빠른 레이아웃'을 클릭하고 '레이아웃 3'을 선택합니다.

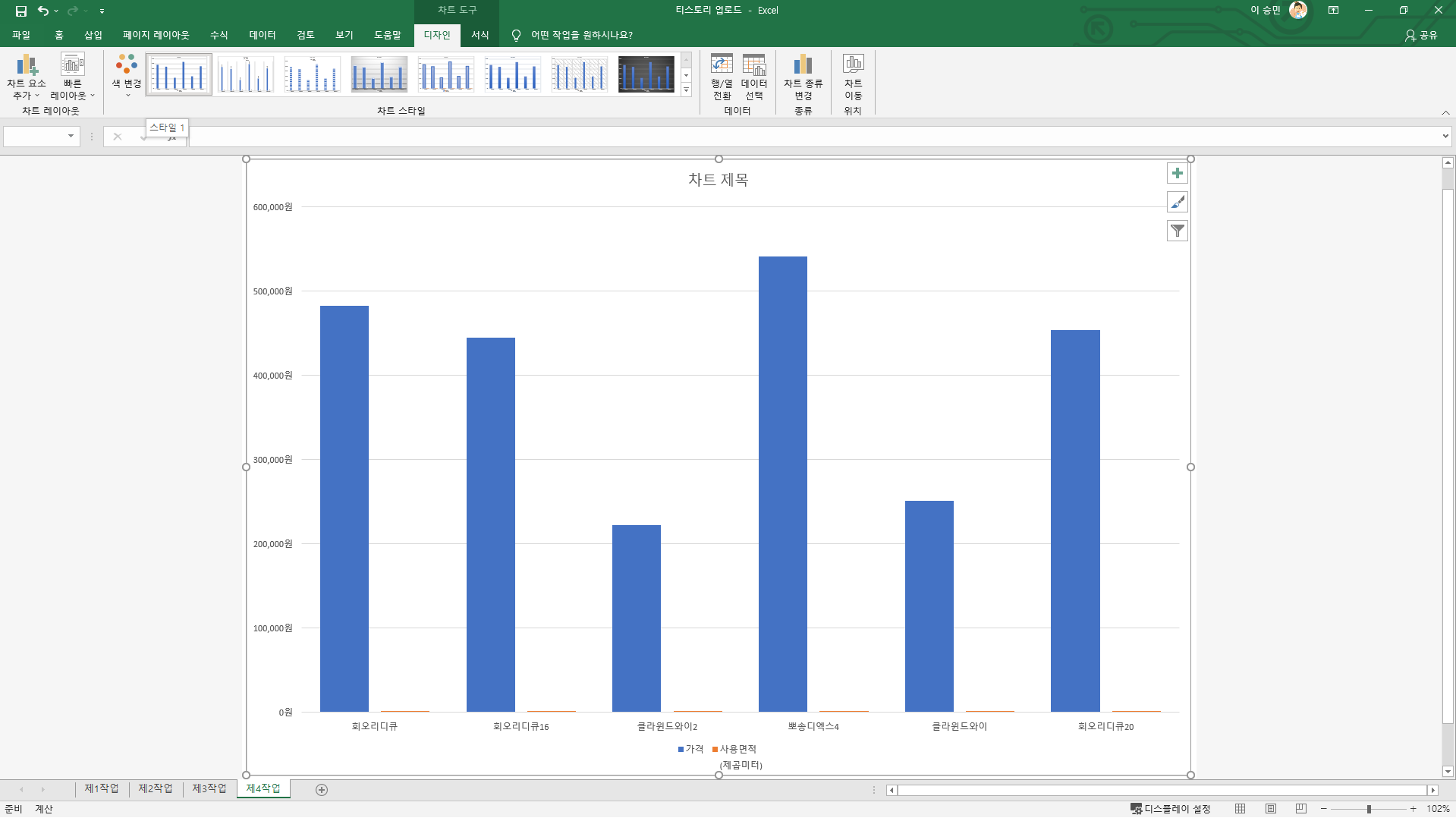

레이아웃 3 적용

☞ 상단 메뉴의 디자인 탭에서 차트 스타일을 '스타일 1'로 선택합니다.



스타일 1적용

⑸ 영역 서식 ⇒ 차트 : 글꼴(굴림, 11pt), 채우기 효과(질감-분홍 박엽지) 그림 : 채우기(흰색, 배경1)



☞ 차트 영역을 선택하고 조건에 맞게 글꼴을 적용합니다.



글꼴 적용

☞ 차트 제목 옆쪽을 더블 클릭해서 차트 영역 서식을 불러옵니다.

☞ 채우기 탭에서 '그림 또는 질감 채우기'를 클릭하고 질감을 '분홍 박엽지'로 선택해 줍니다.



그림 또는 질감 채우기

☞ 그림 영역을 선택하고 채우기 탭에서 '단색 채우기'를 클릭합니다.

☞ 색을 '흰색, 배경 1'로 설정합니다.



⑹ 제목 서식 ⇒ 차트 제목 : 글꼴(굴림, 굵게, 20pt), 채우기(흰색, 배경1), 테두리



☞ 차트 제목을 선택하고 내용을 입력한 후 글꼴을 적용합니다.



차트 제목 입력

☞ 상단 메뉴의 서식 탭에서 도형 채우기를 클릭해서 '흰색, 배경 1'을 선택합니다.

☞ 도형 윤곽선을 클릭하고 검정색으로 설정합니다.



배경 채우기 및 윤곽선 설정

⑺ 서식 ⇒ 가격 계열의 차트 종류를 <표식이 있는 꺾은선형>으로 변경한 후 보조 축으로 지정하시오.
    - 계열 : ≪출력형태≫를 참조하여 표식(세모, 크기 10)과 레이블 값을 표시하시오.
    - 눈금선 : 선 스타일-파선
    - 축 : ≪출력형태≫를 참조하시오.



☞ 계열을 선택하고 마우스 오른쪽 버튼을 클릭해서 '계열 차트 종류 변경'을 선택합니다.



계열 차트 종류 변경

☞ 가격 계열을 '표식이 있는 꺾은 선형'으로 변경합니다.



표식이 있는 꺽은 선형 변경

☞ 가격 계열을 보조축으로 지정합니다(보조축 체크).



보조축으로 지정

계열 차트 변경 및 보조축 지정 완료

☞ 표식을 선택하고 데이터 계열 서식에서 표식을 클릭합니다.

☞ 표식옵션에서 '기본 제공'을 클릭하고 형식을 '삼각형'으로 크기를 '10'으로 변경합니다.



표식 종류 및 크기 변경

☞ 레이블 값을 입력할 계열을 선택하고 상단 메뉴의 디자인 탭에서 '차트 요소 추가'를 선택합니다.

☞ 데이터 레이블에서 '바깥쪽 끝에'를 선택합니다.

☞ 레이블 값을 입력할 계열을 선택할 때 계열을 한 번 클릭하면 전체가 선택되고 다시 한 번 계열을 클릭하면 그 계열만 선택할 수 있습니다.



레이블 값 표시

☞ 눈금선을 선택하고 주 눈금선 서식에서 '실선'을 선택합니다.

☞ 대시 종류에서 파선을 선택합니다.



눈금선 설정

☞ 왼쪽 축을 선택하고 축 서식에서 선을 '실선'으로 변경합니다.



왼쪽 축 서식 설정

☞ 아래쪽 축을 선택하고 축 서식에서 선을 '실선'으로 변경합니다.



아래쪽 축 서식 설정

☞ 오른쪽 축을 선택하고 축 서식에서 선을 '실선'으로 변경합니다.



오른쪽 축 서식 설정

☞ 그래프 모양을 선택하고 축 옵션에서 단위를 '150,000'으로 변경합니다.



축 옵션 - 단위 변경

⑻ 범례 ⇒ 범례명을 변경하고 ≪출력형태≫를 참조하시오.



☞ 범례를 선택하고 마우스 오른쪽 버튼을 클릭해서 '데이터 선택'을 선택합니다.



데이터 선택

☞ 변경할 범례를 선택하고 편집 버튼을 누릅니다(조건 : 사용면적(제곱미터)).

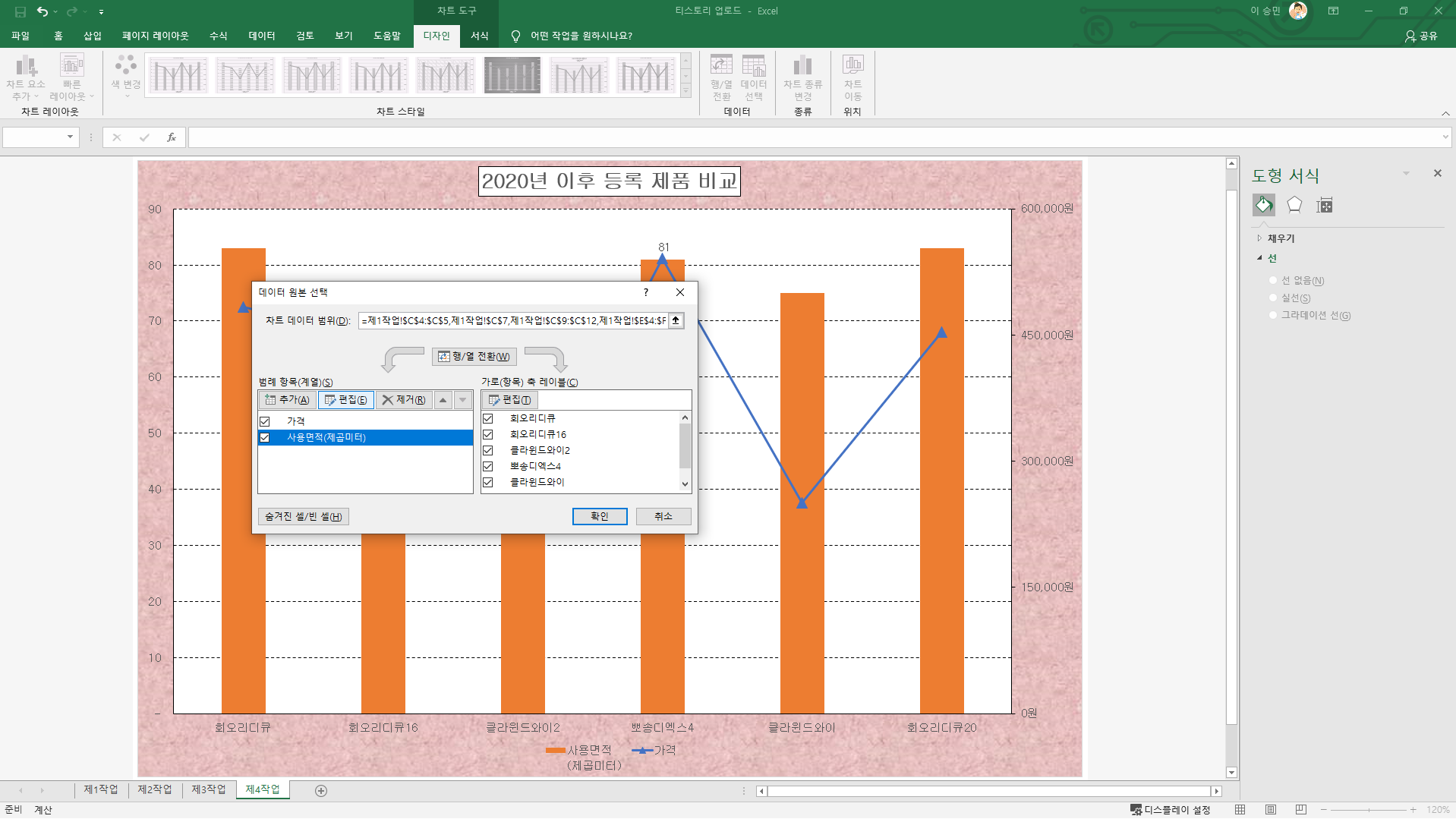

데이터 원본 선택

☞ 계열 이름에 '사용면적(제곱미터)'를 직접 입력합니다.



계열 편집

범례명 변경 완료

⑼ 도형 ⇒ ‘모서리가 둥근 사각형 설명선’을 삽입한 후 ≪출력형태≫와 같이 내용을 입력하시오.



☞ 상단 메뉴의 삽입 탭에서 '모서리가 둥근 사각형 말풍선'을 선택하고 차트에 그려줍니다.



도형 삽입

☞ 내용을 입력하고 글꼴을 적용합니다(조건 : 굴림, 11pt, 검정, 가운데 정렬 / 채우기- 흰색).

☞ 조건은 영역 서식과 ≪출력형태≫를 참고해서 적용합니다.



내용 입력 및 서식 적용

☞ 도형을 ≪출력형태≫와 비슷하게 크기 및 위치를 조절합니다.

☞ 도형 편집점(노란점)을 이동해서 말풍선 꼬리가 계열 쪽을 향하도록 합니다.



말풍선 모양 수정

⑽ 나머지 사항은 ≪출력형태≫에 맞게 작성하시오.



☞ 계열을 더블 클릭해 데이터 계열 서식을 불러옵니다.

☞ 간격 너비를 80%로 변경합니다.



간격 너비 설정

제4작업 최종 완성
